U3D Shader之遮挡透明效果

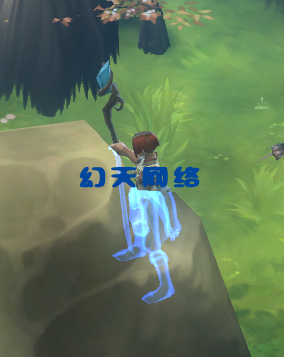

在常州网站开发建设3D游戏中，经常会呈现控制的角色被房子或者墙壁之类的挡住，一些游戏会把挡住角色的物体透明化显现（这个应该需求脚本配合shader完成，因而不在本文讨论范围），如藏地传奇；而一些游戏会做一些特殊效果把角色被挡住的局部显现出来，如火炬之光这样（如下图），下面就用Shader完成遮挡透明效果：
Shader完成原理：
剖析上图的效果，角色被前面墙体挡住的局部显现的相似xray效果（代码就直接从前面拿了，哈哈），没被挡住的局部显现贴图的正常效果，因而能够晓得这个shader需求两个pass来完成。其中一个pass正常显现贴图，另外一个pass完成xray效果。当然不止这么简单，要完成上图的效果还需求Ztest，Zwrite，以及渲染队列等学问。
准备学问：
Rendering Order渲染队列
渲染队列，从游戏开发运营字面的意义了解就是渲染的次第，即对象渲染谁先谁后，如图你画画的时分，假如画画的时分每一笔的次第一样，假如第一笔画红色，后面一笔画黑色，最终黑色会把红色掩盖掉。Unity里面我们能够经过SubShader Tags中的Queue Tag控制，unity提供了一些内置的渲染队列：
| 渲染队列 | 渲染队列描述 | 渲染队列值 |
| Background | 这个队列被最先渲染。它被用于skyboxes等。 | 1000 |
| Geometry | 这是默认的渲染队列。它被用于绝大多数对象。不透明几何体使用该队列。 | 2000 |
| AlphaTest | 通道检查的几何体运用该队列。它和Geometry队列不同，关于在一切平面物体绘制后渲染的通道检查的对象，它更有效。 | 2450 |
| Transparent | 该渲染队列在Geometry和AlphaTest队列后被渲染。任何通道混合的（也就是说，那些不写入深度缓存的Shaders）对象运用该队列，例如玻璃和粒子效果。 | 3000 |
| Overlay | 该渲染队列是为掩盖物效果效劳的。任何最后被渲染的对象运用该队列，例如镜头光晕。 | 4000 |
在关闭深度测的状况下，能够看出处于background队列的物领会最先被渲染，假如没有深度测试，他将理想画面的最后面，假如前面geometry队列的物体，就会优先显现geometry的物体，我想普通都会有这个问题：假如属于同一个渲染队列该怎样决议谁先谁后呢，所以unity还有其他的方式决议物体能依据实践深度正常显现，如深度测试。能够这么说，渲染队列相当于把物体停止了大致的排序，假如常州手游开发需求准确的话，还需求其他的操作。
Depth Testing深度测试
Depth Testing:深度测试，也叫深度缓冲。用来肯定物体的遮挡关系。只要最靠近察看者的物领会被绘制。深度即Z,该值越小表示离察看者越近，该值越大表示离察看者越远。
Shader里默许有如下代码
ZWrite On
ZTest LEqual
意义即便Shader里没有写任何关于Depth Testing的代码，Shader也会执行深度测试。
ZWrite:能否此物体的像素深度会被记载（默许记载），
ZWrite On 深度记载（默许On），此对象的深度会依据实践状况停止记载。
ZWrite Off 不记载此深度，通常用于半透明物体，
ZTest Less | Greater | LEqual | GEqual | Equal | NotEqual | Always
默许是 LEqual。 即当深度小于或者等于 深度最小值时，渲染物体，即渲染最近的物体。
依据上面的学问我们能够整理个思绪，在unity默许状况下物体深度缓存都是翻开的，除了半透明物体外，大局部物体都会依据实践状况渲染，显现正确的遮挡关系，即离察看者越近的物领会挡住离察看较远的物体。因而要完成本文的效果，使的被挡住的局部理想出来，我们需求关闭深度缓存（不是关闭ztest），本人控制渲染队列来使被遮挡物体的局部显现到遮挡物的前面来，详细就是在shader中，首先将subshader Tag改成如下方式：
Tags ｛ "Queue" = "Geometry+500“ ”RenderType"="Opaque" ｝
这样物体将在不透明物体（墙壁）之后渲染，同时定义两个pass，一个输出xray效果，一个输出贴图颜色，将第一个pass设置成Zwitre off，关闭深度缓存，并将Ztest 参数设置成Greater，第二个pass运用默许设置 即Zwrite on ， Ztest LEqual。
那么执行的时分，假如对象没有被墙壁挡住时，先执行的pass输出xray效果，后执行的pass输出了贴图颜色，最终xray被交换成正常贴图颜色。而假如对象被墙壁遮挡时，第一个pass不将它的深度值写入【深度缓存】，此时Ztest参数为Greater ，显然当前pass的深度值（"Geometry+500"）是大于墙壁深度值的，所以最终显现了当前pass的颜色，第二个pass是默许设置，并写入了【深度缓存】，深度值是小于墙壁深度值的，依据ztest LEqual第二个pass的贴图颜色被剔除，最终的颜色就会依据blend公式，显现第一个pass和墙壁颜色的混合结果：Blend SrcAlpha One
最终颜色=xray效果RGB*xray效果Alpha+墙壁RGB*1
关于常州游戏开发培训这个效果能够总结出个简单的代码形式：
Shader "…………"
｛
Properties
｛
……………………
｝
SubShader
｛
LOD 300
//更改渲染队列，调整绘制次第，使物体绘制到其他物体之前
Tags ｛ "Queue" = "Geometry+500" "RenderType"="Opaque" ｝
//第一个pass输出xray局部,两个pass的次第不能改动
Pass
｛
Blend SrcAlpha One//设置颜色混合结果
ZWrite off //关闭深度缓存，重写对象的绘制次第
ztest greater//当深度大于最小值时，渲染对象
…………………………
｝
//第二个pass正常输出贴图颜色
pass
｛
ZTest LEqual//缺省值，能够不写，当深度小于或者等于深度最小值时，渲染对象，即渲染最近的物体。
…………………………
｝
｝
VF版本代码01：
Shader "PengLu/OccTransVF"
｛
Properties
｛
_MainTex ("Base (RGB)", 2D) = "white" ｛｝
_RimColor("RimColor",Color) = (0,1,1,1)
_RimPower ("Rim Power", Range(0.1,8.0)) = 1.0
｝
SubShader
｛
LOD 300
Tags ｛ "Queue" = "Geometry+500" "RenderType"="Opaque" ｝
Pass
｛
Blend SrcAlpha One
ZWrite off
Lighting off
ztest greater
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
float4 _RimColor;
float _RimPower;
struct appdata_t ｛
float4 vertex : POSITION;
float2 texcoord : TEXCOORD0;
float4 color:COLOR;
float4 normal:NORMAL;
｝;
struct v2f ｛
float4 pos : SV_POSITION;
float4 color:COLOR;
｝ ;
v2f vert (appdata_t v)
｛
v2f o;
o.pos = mul(UNITY_MATRIX_MVP,v.vertex);
float3 viewDir = normalize(ObjSpaceViewDir(v.vertex));
float rim = 1 - saturate(dot(viewDir,v.normal ));
o.color = _RimColor*pow(rim,_RimPower);
return o;
｝
float4 frag (v2f i) : COLOR
｛
return i.color;
｝
ENDCG
｝
pass
｛
ZWrite on
ZTest less
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
sampler2D _MainTex;
float4 _MainTex_ST;
struct appdata ｛
float4 vertex : POSITION;
float2 texcoord : TEXCOORD0;
｝;
struct v2f ｛
float4 pos : POSITION;
float2 uv : TEXCOORD0;
｝;
v2f vert (appdata v)
｛
v2f o;
o.pos = mul(UNITY_MATRIX_MVP,v.vertex);
o.uv = v.texcoord;
return o;
｝
float4 frag (v2f i) : COLOR
｛
float4 texCol = tex2D(_MainTex, i.uv);
return texCol;
｝
ENDCG
｝
｝
FallBack "Diffuse"
｝
手机App外包版本代码04效果
