常州游戏开发培训-U3D uGui 渲染小地图
一些RPG游戏中，大家都能看到有小地图功能，小地图的制作一种方式是用另一个摄像机来渲染到一张纹理上，实时显示到UI界面。本篇文章中就和大家分享下使用uGUI RawImage 渲染小地图。
以Unity5.0的UI系统为例：

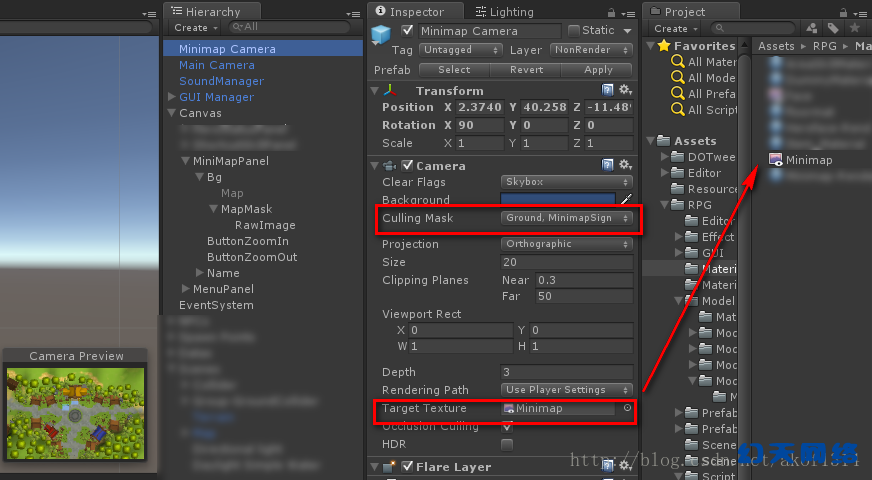

在地图正上方放置一个摄像机，设置其 Culling Mask，比如：Ground（地面）、MinimapSign（玩家怪物标识），创建一张 Render Texture，将 Target Texture 属性指向这张纹理图片，如App开发培训下图所示：

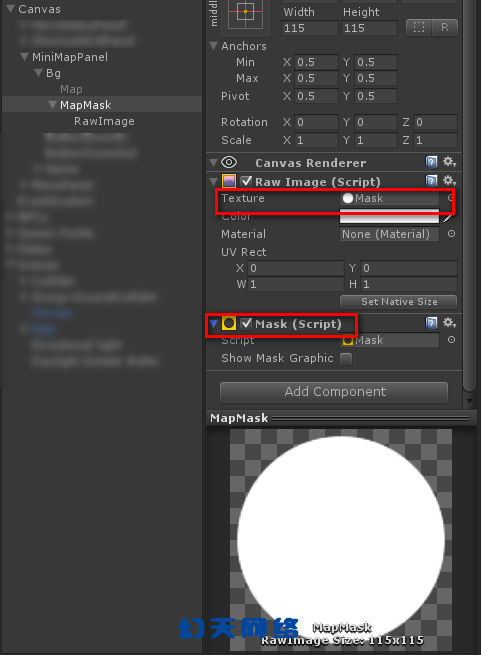

创建 UI 面板，因为这里小地图打算制作成圆形，使用 Mask 组件和一张掩码图片可以达到这个效果。如上图的 MapMask 物体添加 RawImage 指向掩码图片，添加 Mask 组件，如下图所示：

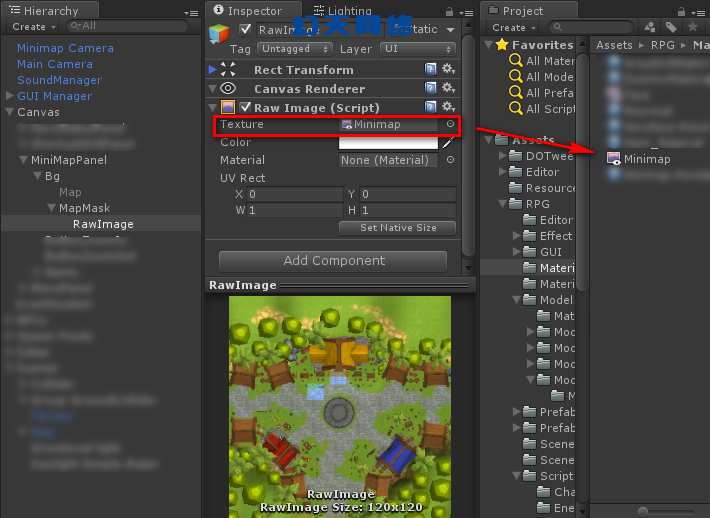

其下的RawImage物体即是用来绘制小地图纹理，将其Texture属性指向小地图纹理图片即可，如下图所示：

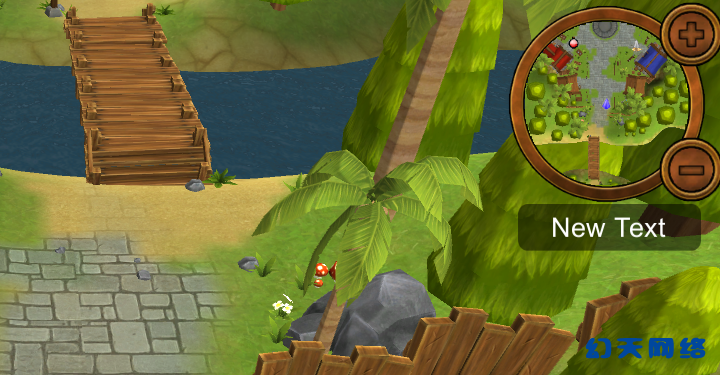

运行效果如下图所示：
可是当场景中使用水效果的话，水没有绘制到小地图中，如常州网站开发培训下图所示：

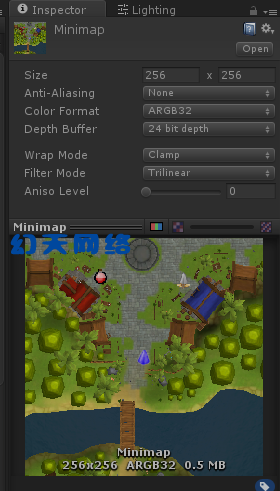

但是摄像机生成的纹理，却是有绘制的，如下图所示：

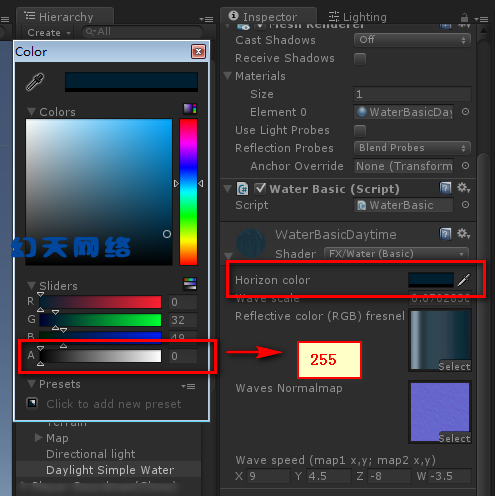

那么应该是绘制到 UI 上时，出现了错误。查看 UI 所使用的默认 Shader ，发现它采用了混合 Blend SrcAlpha OneMinusSrcAlpha，那么可能是因为原图中的水部分Alpha通道为0，使得 Alpha 混合时产生透明效果。将水材质的 Horizon Color 的 Alpha 值改为 255，如常州企业培训下图所示：

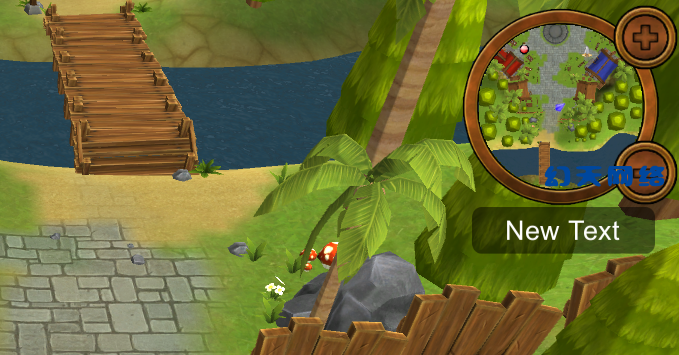

最后效果如下图所示：
另外，使用 Mask组件虽比较方便，但是不够平滑，也可以写 Shader 来实现Mask功能，具体内容对 UI-Default.shader 进行拷贝稍加修改，命名为MaskShader.shader，常州软件技术培训内容如下：
Shader "UIEx/Default-Mask"
｛
Properties
｛
[PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" ｛｝
_Mask ("Mask Texture", 2D) = "white" ｛｝
_Color ("Tint", Color) = (1,1,1,1)
_StencilComp ("Stencil Comparison", Float) = 8
_Stencil ("Stencil ID", Float) = 0
_StencilOp ("Stencil Operation", Float) = 0
_StencilWriteMask ("Stencil Write Mask", Float) = 255
_StencilReadMask ("Stencil Read Mask", Float) = 255
_ColorMask ("Color Mask", Float) = 15
｝
SubShader
｛
Tags
｛
"Queue"="Transparent"
"IgnoreProjector"="True"
"RenderType"="Transparent"
"PreviewType"="Plane"
"CanUseSpriteAtlas"="True"
｝
Stencil
｛
Ref [_Stencil]
Comp [_StencilComp]
Pass [_StencilOp]
ReadMask [_StencilReadMask]
WriteMask [_StencilWriteMask]
｝
Cull Off
Lighting Off
ZWrite Off
ZTest [unity_GUIZTestMode]
Blend SrcAlpha OneMinusSrcAlpha
ColorMask [_ColorMask]
Pass
｛
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
struct appdata_t
｛
float4 vertex : POSITION;
float4 color : COLOR;
float2 texcoord : TEXCOORD0;
｝;
struct v2f
｛
float4 vertex : SV_POSITION;
fixed4 color : COLOR;
half2 texcoord : TEXCOORD0;
｝;
fixed4 _Color;
v2f vert(appdata_t IN)
｛
v2f OUT;
OUT.vertex = mul(UNITY_MATRIX_MVP, IN.vertex);
OUT.texcoord = IN.texcoord;
#ifdef UNITY_HALF_TEXEL_OFFSET
OUT.vertex.xy += (_ScreenParams.zw-1.0)*float2(-1,1);
#endif
OUT.color = IN.color * _Color;
return OUT;
｝
sampler2D _MainTex;
sampler2D _Mask;
fixed4 frag(v2f IN) : SV_Target
｛
half4 color = tex2D(_MainTex, IN.texcoord) * IN.color;
// clip (color.a - 0.01);
half4 color2 = tex2D(_Mask, IN.texcoord);
return fixed4(color.r, color.g, color.b, color2.r);
｝
ENDCG
｝
｝
｝

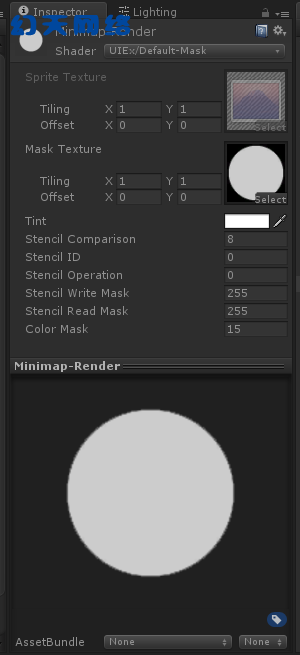

创建材质，设置为常州平台运营这个Shader，设置其Mask图片，如下图所示：

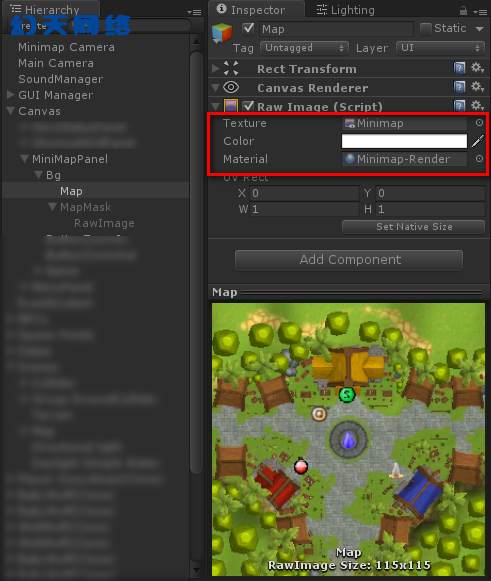

设置小地图RawImage组件的属性，其Material指向这个材质，如下图所示：

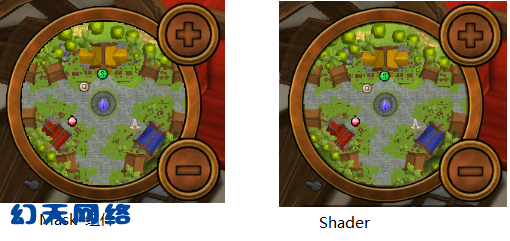

最终效果对比如下：
