常州微信小程序开发：canvas绘制K线，从0开始的日记

只有canvas的api，要搞一个成熟的K线图组件出来，对我们幻天网络来说是一个巨大的挑战，但是No Way，常州微信平台小程序里，由于api的细微差别，成熟的三方框架用不了，只好硬着头皮自己来。从熟读api开始，一步一步尝试。

先创建一个canvas元素，以后所有的例子都要用到他，设置好id，绑定好事件，不出意外，canvas元素应该不会改动了

// canvas.wxml
<canvas canvas-id="stage" class="stage"
        bindtouchstart="touchstart"
        bindtouchmove="touchmove"
        bindtouchend="touchend"
        bindtouchcancel="touchcancel"
        bindlongtap="longtap" >
</canvas>

// canvas.wxss
.stage {
    width: 100%;
    height: 200px;
    margin: 20px auto;
    background-color: #fff;
}

通过常州微信小程序开发api的学习，发现一个图形，从绘制开始，到结束都有一定的规律，比如画一个矩形

// 第一步：声明一个canvas对象
const ctx = wx.createCanvasContext('stage')

// 第二步：定义要绘制的内容
ctx.setFillStyle('red')
ctx.fillRect(10, 10, 150, 75)

// 第三步：根据第二步中绘制的内容，将图像画出来
ctx.draw()

这样，就搞定了矩形

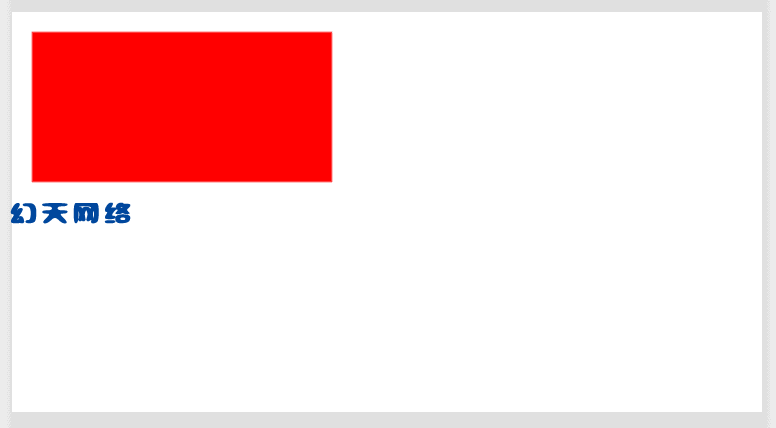

第一个矩形

填充样式很多，比如说线性渐变，圆角渐变等，这些都不是重点，需要的时候找api即可，重点在于如果想要绘制图片的同时，还想画一条线，并且常州网站开发建设写入几个文字应该怎么玩？

根据刚才探索，在第二步中分别定义就行，试试看

const ctx = wx.createCanvasContext('stage')

ctx.setFillStyle('red')
ctx.fillRect(10, 10, 150, 75)

ctx.beginPath()
ctx.moveTo(10, 100)
ctx.lineTo(150, 100)
ctx.setStrokeStyle('red')
ctx.stroke()

ctx.setFontSize(20)
ctx.setFillStyle('orange')
ctx.fillText('canvas 我来啦！', 10, 150)

ctx.draw()

发现凡是填充内容，都是用的跟fill有关的api，凡是填充线条，都是跟stroke有关的api，每一个图形的绘制，都以一次填充结束，上面我们游戏开发运营-幻天网络画的图形如下

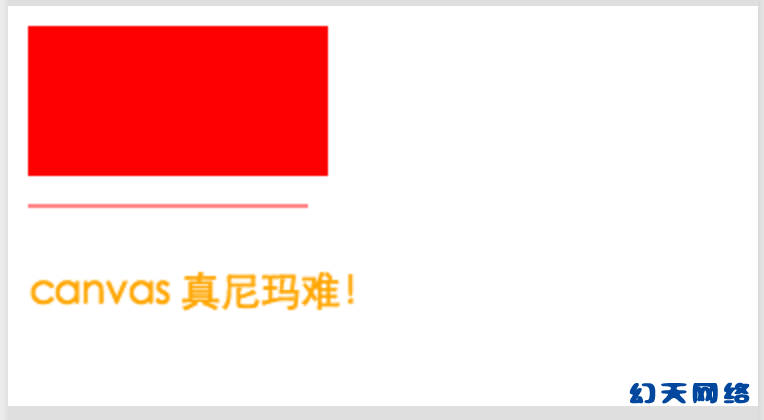

同时绘制矩形线条和文字

思考坐标

.
canvas 画布的坐标跟我们数学上常用的坐标不太一样，它的(0, 0)点在画布的左上角，可是实际使用时，我们要将坐标原点放在左下角，或者我们生成的坐标系的原点处。因此，在传入数据时，我们要讲数据进行处理才能符合我们的实际使用。

我的canvas高度为200，因此左下角的坐标点为(0, 200)，这时我们根据常识希望画一个从(0, 0)到(200, 100)的直线，那么我们常州手游开发应该这样做

line([0, 0], [200, 100])

function line (coors, coore) {
  const ctx = wx.createCanvasContext('stage')
  ctx.beginPath()
  ctx.setStrokeStyle('red')
  ctx.moveTo(coors[0], 200 - coors[1])
  ctx.lineTo(coore[0], 200 - coore[1])
  ctx.stroke()
  ctx.draw()
}

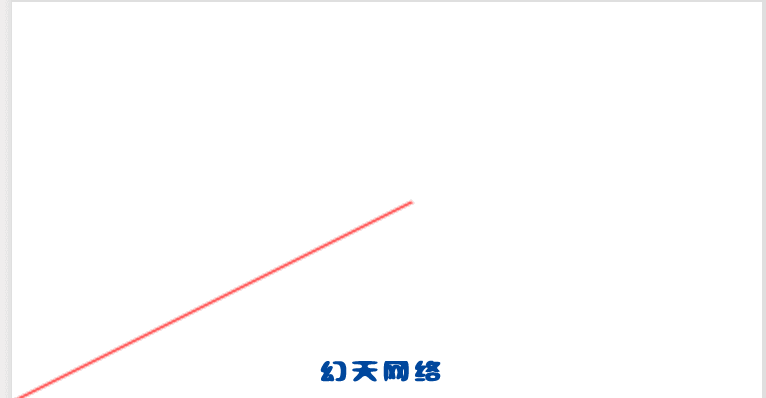

坐标转换

如果我们想要画一个折线图，从上面的例子可以看出，无非就是根据传入的数据，多做几次ctx.lineTo操作即可，根据这个思路我们常州游戏开发培训可以封装一个折线图方法

line (canvasId, options) {
  let windowWidth = 0
  wx.getSystemInfo({
    success (result) {
      windowWidth = result.windowWidth
    }
  })
  let a = windowWidth / (options.xAxis.length-1)
  let data = []
  options.xAxis.map((item, i) => {
    data.push([i * a, 200 - options.yAxis[i]])
  })

  const ctx = wx.createCanvasContext(canvasId)
  ctx.beginPath()
  data.map((item, i) => {
    if (i == 0) {
      ctx.moveTo(item[0], item[1])
    }
    ctx.lineTo(item[0], item[1])
  })
  ctx.setLineWidth(1)
  ctx.setLineCap('square')
  ctx.setStrokeStyle('red')
  ctx.stroke()
  ctx.draw()
}

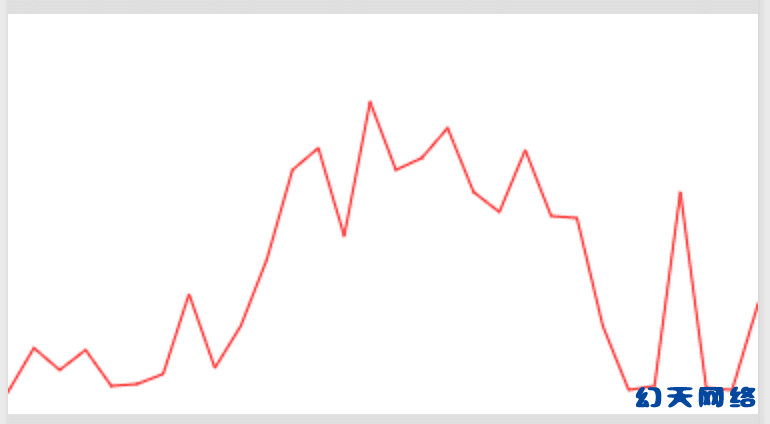

在onLoad中调用

onLoad (e) {
  this.line('stage', {
    xAxis: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30],
    yAxis: [11, 33, 22, 32, 14, 15, 20, 60, 23, 44, 77, 122, 133, 89, 156, 122,128, 143, 111, 101, 132, 99, 98, 44, 12, 14, 111, 13, 12, 55]
  })
},

2:::::::::::::::::::

我们目的是想要一条平滑的曲线来表示均线等，而不是一条转折点明显的折线。因此还得继续探索api。我们发现，在canvas API中，能够画出曲线的有2个

beZierCurveTo(num1, num2, num3, num4, x, y)
quadraticCurveTo(num1, num2, x, y)

这两个api都是通过贝塞尔曲线来绘制路径。好在学习常州手机App外包的时候，对贝塞尔曲线的具体表现也是有一定的熟练程度的，因此知道要确定一条由多个点组成的曲线路径，每一个转折点都得有2个控制点来控制曲线的表现

而在曲线的起点和终点，就只能有一个控制点了。因此，我们在绘制起点和终点时，得使用quadraticCurveTo，绘制中间的点，则使用beZierCurveTo。

现在的难点是，如何通过已知的要经过的点，计算出他们的控制点？

为了找到一个行之有效的公式，于是草稿走起。画了一个常州App开发培训草稿。

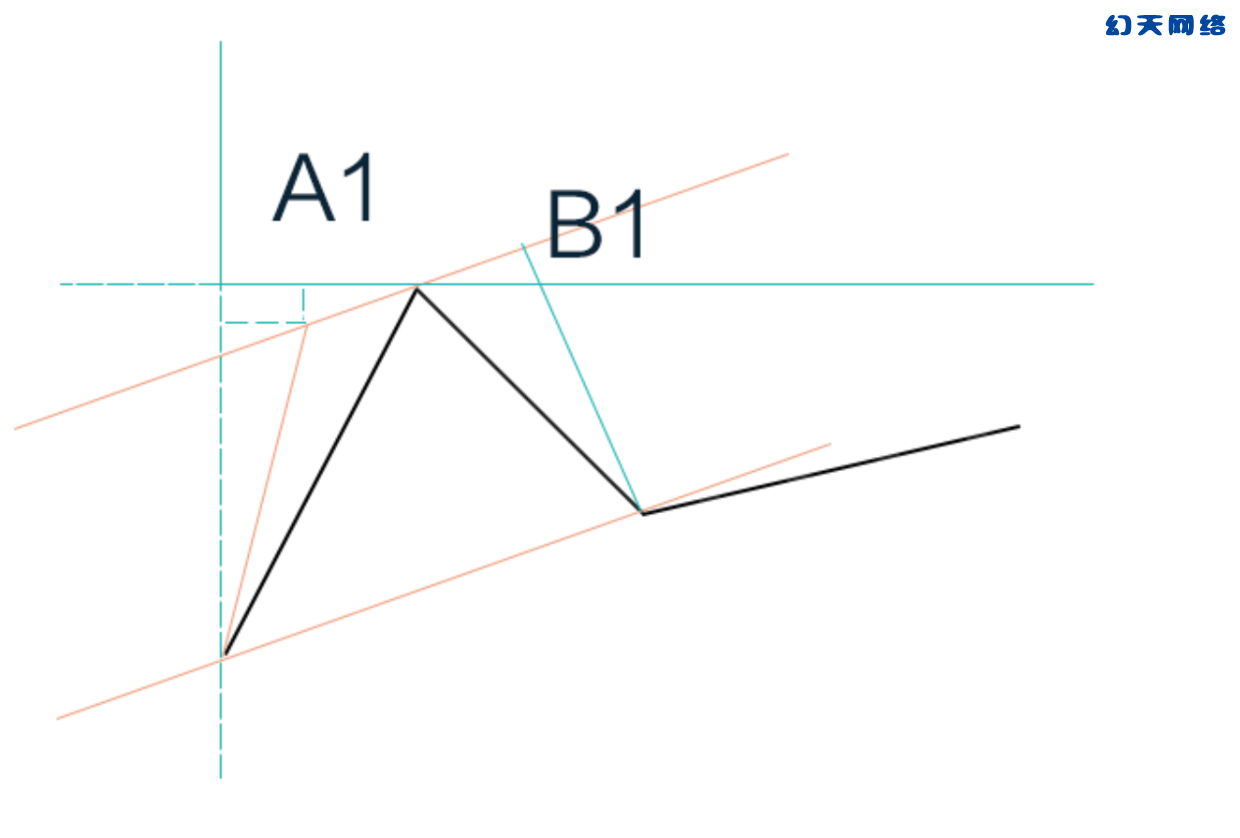

没做标注的草稿

没想到告别高中数学那么多年，凭着一点点的记忆，花了一上午，强行搞了一个公式出来，我想如果我还是高中的数学水平的话，估计也就10分钟就能怼出来了，汗！

不知道大家还记不记得切线的概念，如果我们要画一条贝塞尔曲线，M[i-1]是起点，M[i]是终点，另外的两个控制点为A1, A2，这2个控制点一定会在某一个曲面的切线上，而切线则可以由三个点来确定，如常州网站开发培训的草稿中，最上面橘黄色的线条就是切线，我们只需要在这条切线上，随意取2个点，分别作为前后曲线的控制点即可

于是，经过我长时间的思考，总结了一个公式如下

A1[M[i-1][0] + a*(M[i][0] - M[i-2][0]), M[i-1][1] + b*(M[i][1] - M[i-2][1])]

A2[M[i][0] - b*(M[i+1][0] - M[i-1][0]), M[i][1] - b*(M[i+1][1] - M[i-1][1])]

其中系数a, b是一个根据情况我随意取的一个值，我试过，建议在0.3附近取值并调试，试试看具体效果再确定

第一个点和最后一点因为无法通过这种方式取得2个控制点，因此常州企业培训就在点集合的前后各加了一个随意自定自定的点，在实际遍历的时候忽略他们即可。

整理了思路，具体实现如下

bezierLine (canvasId, options) {
let windowWidth = 0
wx.getSystemInfo({
  success (result) {
    windowWidth = result.windowWidth
  }
})
let a = windowWidth / (options.xAxis.length-1)
let data = []
options.xAxis.map((item, i) => {
  data.push([i * a, 200 - options.yAxis[i]])
})
data.unshift(data[0])
data.push(data[data.length - 1])

const ctx = wx.createCanvasContext(canvasId)
ctx.beginPath()
data.map((item, i) => {
  const a = 0.25
  const b = 0.25
  if (i == 0 || i == data.length - 1) {
    // do nothing
  } else if (i == 1) {
    ctx.moveTo(item[0], item[1])
  } else {
    const a1 = data[i - 1][0] + a * (data[i][0] - data[i - 2][0])
    const a2 = data[i - 1][1] + b * (data[i][1] - data[i - 2][1])
    const b1 = data[i][0] - b * (data[i + 1][0] - data[i - 1][0])
    const b2 = data[i][1] - b * (data[i + 1][1] - data[i - 1][1])
    ctx.bezierCurveTo(a1, a2, b1, b2, item[0], item[1])
  }
})
ctx.setLineWidth(1)
ctx.setStrokeStyle('red')
ctx.stroke()
ctx.draw()
}

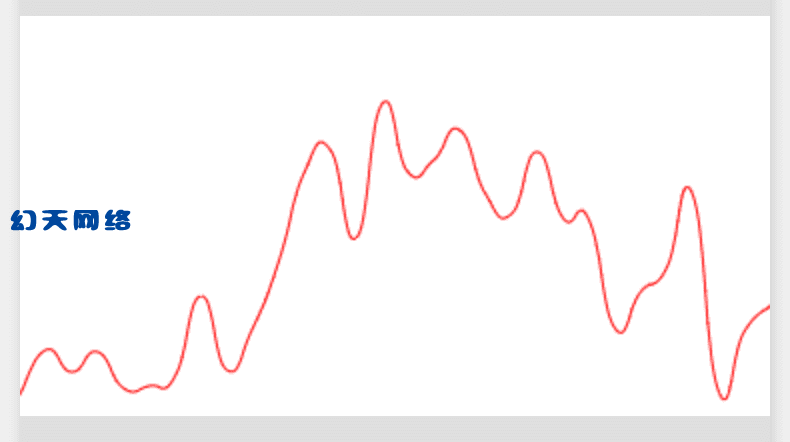

// 在onLoad中调用
this.bezierLine('stage', {
  xAxis: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30],
  yAxis: [11, 33, 22, 32, 14, 15, 20, 60, 23, 44, 77, 122, 133, 89, 156, 122,128, 143, 111, 101, 132, 99, 98, 44, 62, 74, 111, 13, 42, 55]
})
